C19 SERIES (Hole Dia. 13mm)
Unit : mm
Model No.
Hole Dia ( ∅A )
Thread ( B )
Hole Center To End ( C )
Material
Surface Treatment
C1920M8 Black Zinc
13
M8X1.25
20
12L14
Black Zinc
C1925M8 Black Zinc
25
C1930M8 Black Zinc
30
C1935M8 Black Zinc
35
C19S20M8 SUS303
20
SUS303
Vibratory Grinding
C19S25M8 SUS303
25
C19S30M8 SUS303
30
C19 SERIES (Hole Dia. 13mm)
Read More
C24 SERIES (Hole Dia. 16mm)
Unit : mm
Model No.
Hole Dia ( ∅A )
Thread ( B )
Hole Center To End ( C )
Material
Surface Treatment
C2425M8 BLACK ZINC
16
M8X1.25
25
1015
BLACK ZINC Plated
C2430M8 BLACK ZINC
30
C2435M8 BLACK ZINC
35
C2430M10 BLACK ZINC
M10X1.5
30
C2435M10 BLACK ZINC
35
C24 SERIES (Hole Dia. 16mm)
Read More
C9/C19 PIN
Unit : mm
Model No.
Hole Dia ( ∅A )
Hole Center To End ( B )
Material
Surface Treatment
C9-01 BLACK
4.79
12.8
STELL
Black Zinc Plated
C9-01 STAINLESS
STAINLESS
C19-01 BLACK
5.8
15.5
STELL
Black Zinc Plated
C19-01 STAINLESS
STAINLESS
C9/C19 PIN
Read More
M9 SERIES (Hole Dia. 10mm)
Unit : mm
Model No.
Hole Dia ( ∅A )
Thread ( B )
Hole Center To End ( C )
Material
Surface Treatment
M920M6 BLACK ZINC
10
M6X1.0
20
12L14
Black Zinc
M925M6 BLACK ZINC
25
M930M6 BLACK ZINC
30
M920M8 BLACK ZINC
M8X1.25
20
M925M8 BLACK ZINC
25
M930M8 BLACK ZINC
30
M9 SERIES (Hole Dia. 10mm)
Read More
F1
Unit : mm
Model No.
Thread ( B )
Hole Center To End ( C )
Material
Surface Treatment
F1 BLACK
M6X1.0
41
NYLON
Black Plastic
F1 GRAY
Gray Plastic
F1
Read More
HEX. Ball Dia. 10mm
Unit : mm
Model No.
Ball Dia. ( A )
B
C
D
E
Thread ( F )
Material
Surface Treatment
SWS-8 SUS303
∅10
14
3
13
8
M6X1.0
SUS303
Vibratory Grinding
SW11 BLACK ZINC
14.2
4.9
12.5
12
12L14
Black Zinc Plated
SW12 BLACK ZINC
14
4.5
13.5
12
M8X1.25
12L14
Black Zinc Plated
SWS-12 SUS303
SUS303
Vibratory Grinding
SW13 BLACK ZINC
12.5
3
12.5
13
12L14
Black Zinc Plated
SWS-13 SUS303
SUS303
Vibratory Grinding
SW177583 BLACK ZINC
12
3
16.5
13
12L14
Black Zinc Plated
HEX. Ball Dia. 10mm
Read More
HEX. Ball Dia. 13mm
Unit : mm
Model No.
Ball Dia. ( A )
B
C
D
E
Thread ( F )
Material
Surface Treatment
SW14 BLACK ZINC
∅13
15
4.5
12.5
13
M8X1.25
12L14
Black Zinc Plated
SWS-14 SUS303
SUS303
Vibratory Grinding
SW17 YELLOW ZINC
22.5
10
20
1015
Yellow Zinc Plated
SW4611 ZINC
13.5
3
15
12L14
White Zinc Plated
SW8272 ZINC
14
3
20
17
M10X1.5
HEX. Ball Dia. 13mm
Read More

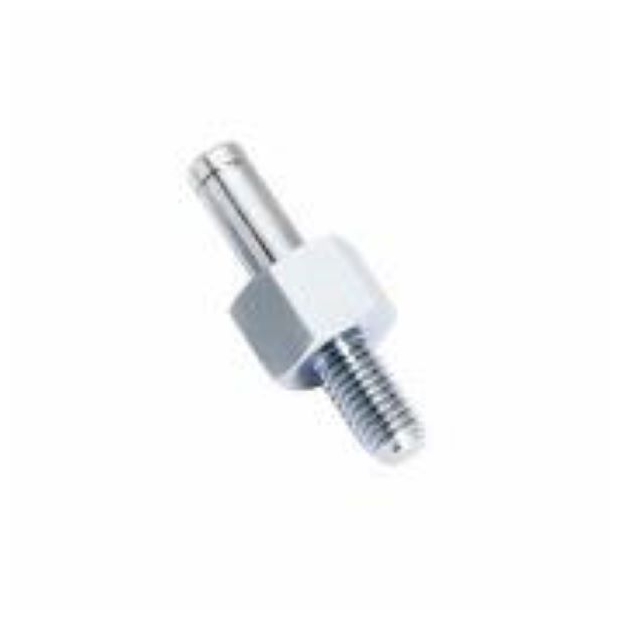

SW6411
Unit : mm
suitable for thick 10~12mm and dia. 8mm gas spring connection
Model No.
球頭直徑 ( A )
B
C
D
E
F
Thread ( G )
Material
Surface Treatment
SW6411 ZINC
∅8
14
18
12
15
15.8
M8X1.25
12L14
White Zinc Plated
SW6411
Read More

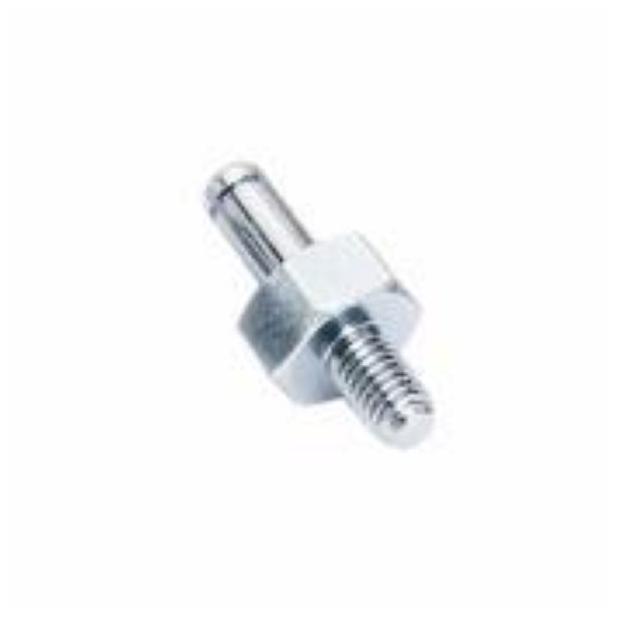

SW6412
Unit : mm
suitable for thick 10~12mm and dia. 8mm gas spring connection
Model No.
BOLT Dia( A )
B
C
D
E
F
Thread ( G )
Material
Surface Treatment
SW6412 ZINC
∅6
10
13
7
10
13
M6X1.0
12L14
White Zinc Plated
SW6412
Read More
SWS6411(SUS303)
Unit : mm
Model No.
BOLT Dia( A )
B
C
D
Thread ( E )
Material
Surface Treatment

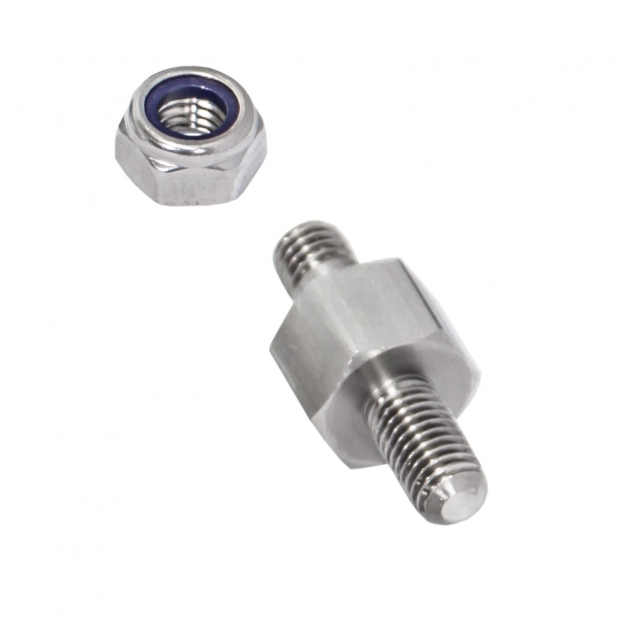

SWS6411A
∅8
39.5
15.8
5.5
M8X1.25
SUS303
Vibratory Grinding
SWS6411B
44.5
15.8
10.5
SWS6411C
∅10
41.5
15.8
5.5
M10X.15
SWS6411D
46.5
15.8
10.5
SWS6411(SUS303)
Read More
SWS6412(SUS303)
Unit : mm
suitable for thick 10~12mm and dia. 8mm gas spring connection
Model No.
BOLT Dia( A )
B
C
D
Thread ( E )
Material
Surface Treatment
SWS6412A-L1
∅6
28.6
13
6.6
M6X1.0
SUS303
Vibratory Grinding
SWS6412B
∅8
29.5
13
5.5
M8X1.25

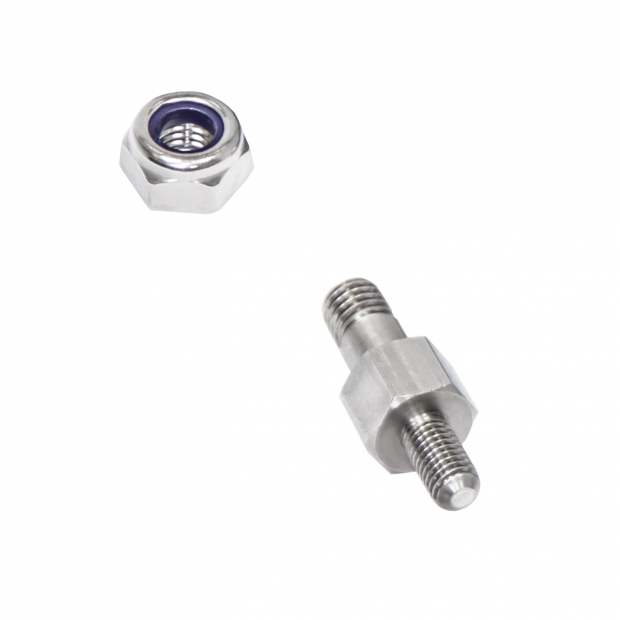

SWS6412C
34.5
13
10.5
SWS6412(SUS303)
Read More
Button Controllers
Unit : mm
Model No.
Length
Connecting Parts
STDE-ACC-BOL-079354
500
STDE-ACC-BOL-075291
STDE-ACC-BOL-006837
STDE-ACC-BOL-081505
750
STDE-ACC-BOL-082700
1000
STDE-ACC-BOL-069316
500
STDE-ACC-BOL-074574
STDE-ACC-BOL-112485
STDE-ACC-BOL-072901
750
STDE-ACC-BOL-074813
1000
Button Controllers
